2013年10月21日月曜日

GSXR750 ユーザー車検

はじめに、
今回の記事は、本当にテキトーです。参考にしたい人は、ガッカリしないでくださいね(^^;)
※このページの画像は、公的書類が含まれている為、大半にコピー再利用防止に透かしを入れています。

GSXR750 25年目の車検の期限が迫って来たので、ユーザー車検(継続検査)を実施
過去に3回、ユーザー車検をしているのだが、二年毎となると、前回の事をすっかり忘れている。
とりあえず、事前に陸運事務所の証紙等販売している所へ出向き継続検査用の書類を入手する。
書類入手に対して、50円が必要。


入手した書類に必要事項を書くき込む。
こんなふうに。
点検整備記載簿

継続検査申請書

自動車検査票

自動車重量税納付書
検査を受ける為に、検査予約をする。

にログインして予約をとる。
今回は、たまたま当日の午後の空きが有ったので、即予約。
予約入力画面

予約完了


記入した書類と一緒に、納税証明と、今までの車検証と、今までの自賠責保険証とハンコを持って検査場へ行く。
新規の自賠責保険加入の為に、場内敷地に有る保険事務所へ行き自賠責保険24ヶ月(継続なので24ヶ月でOK)に加入。13,640円
継続用自賠責保険証

今までの自賠責穂家検証
ここまで揃えてから、印紙売り場まで行って印紙を購入。
印紙代領収書
一番上の50円の領収書は事前に書類を入手した時の代金。
収入印紙は、窓口で貼ってくれるので、揃った書類を持って、別棟の継続検査窓口へ提出。
受付が済んだら、書類を持って、バイクを検査レーンへ持っていく。

前にも記載しているが、なにせ、前回から二年のスパンが有るので検査の流れが解らない。
検査レーンの入口に色々説明が書いてあるのだが、面倒臭くて読まなかった。
いざ順番が回って来て、担当官に、「ワカラン」、「教えて」の二言で検査開始。
教えてくれるまま、難なく検査終了。

検査レーンを出たところ
検査官が返してくれた書類を持って、再び受け付けへ行き、しばらく待つと、新しい車検証とステッカーが渡された。

新しい車検証

ステッカー

で、無事に検査が終わり。

記念に一枚(^_^)v

今回の検査にかかった費用
書類一式          50円
自動車重量税 5,000円
申請書?           1,300円
手数料?            400円
自賠責保険   13,640円
合   計            20,390円



にほんブログ村 バイクブログへ
にほんブログ村

にほんブログ村 バイクブログ スズキ(バイク)へ
にほんブログ村

にほんブログ村 写真ブログへ
にほんブログ村

ブログランキング・にほんブログ村へ
にほんブログ村

人気ブログランキングへ

 FC2 Blog Ranking



当ページ掲載の記事、写真、イラスト等の無断掲載を禁止します。 (c)2010 http://aoriikaphoto.blogspot.jp/. ALL Rights Reserved.


2013年10月3日木曜日

HONDA PCX150 リアボックスにキャリアを取り付ける。

リアボックスを浸けて収納力が向上したのだが、どうにも、カメラ用三脚が収まらない。
と言うことで、リアボックスの上にキャリアを付ける事にした。
自転車用の物でも付けようかとか、いろいろ考えていたのだが、結局、キャリアを自作した。
アルミフラットバーを裁断加工、ビス止めで製作。
三脚くらいならば、リアシートにくくり付ければよいだろうと考えるのだが、シートの開け閉めに手間を取られるのが億劫なので。。。
簡単に、写真だけ掲載します。

上側

下側


キャリア取り付け前

取り付け用ボルト穴加工

キャリア取り付け後
後ろから

キャリア取り付け後
前から


にほんブログ村 バイクブログへ
にほんブログ村

にほんブログ村 バイクブログ ホンダ(バイク)へ
にほんブログ村

にほんブログ村 写真ブログへ
にほんブログ村

ブログランキング・にほんブログ村へ
にほんブログ村

人気ブログランキングへ




当ページ掲載の記事、写真、イラスト等の無断掲載を禁止します。 (c)2010 http://aoriikaphoto.blogspot.jp/. ALL Rights Reserved.



HONDA PCX150 ロングスクリーン組み付け

HONDA PCX150 にロングスクリーンを取り付けた時の作業の記録。

※、はじめに、閲覧される方は、アクマでもご参考に。
ご自分で真似して作業して不都合が発生しても、当方は、責任は取りません。
ご自分の作業は、結果も含めて自己責任ですよ。(^^)、

125ccクラスの車体で、高速道路を走行出来るというメリットで購入したが、やはり高速道路を80km/hr前後で巡航している時の、走行している時の上半身にかかる風の抵抗は、辛い物が有る。
三回ほど高速道路を走行してシールドの必要性を感じ、導入する事にした。
【ケーズブロス楽天市場店】で「ホンダ純正 PCX用 ロングスクリーン(0SK-ZX-KWN04)」を購入。


商品価格計   12600(円)
消費税       630(円)
送料         800(円)
合計         14030(円)


2~3日後に品物到着

開梱

ホンダ純正 PCX用 ロングスクリーン(0SK-ZX-KWN04)

思ったより小さい。
さて、取り付け開始。その前に、取り付け前の姿を一枚

ロングシールド取り付け前
まず、メーターカバーを取り外すのにあたり、フロントグリルを外す。
ヘッドライト(前照灯)とメーターカバーの隙間にあるビスを外す。
赤印のビスを外す
次に、フロントグリル後方のツメを引き上げて外す。
この時、下のカバーとの隙間にマイナスドライバー等で隙間を広げると作業しやすい。
ツメを上げる
フロントグリルを車体前方に引っ張ると外れる。
車体前方に引っ張って外す。

フロントグリルが外れた。
メーターカバーの固定ボルトを取り外して、カバーを外す。
赤印のボルトを外す

メーターカバーを外した状態
取り外したメーターカバーとロングスクリーンを比較してみた。
投影面積が増えて、効果が期待出来そう。
HONDAのマークがなくなりますが、こだわっていないから、良しとする。
左:ロングシールド
右:メーターカバー

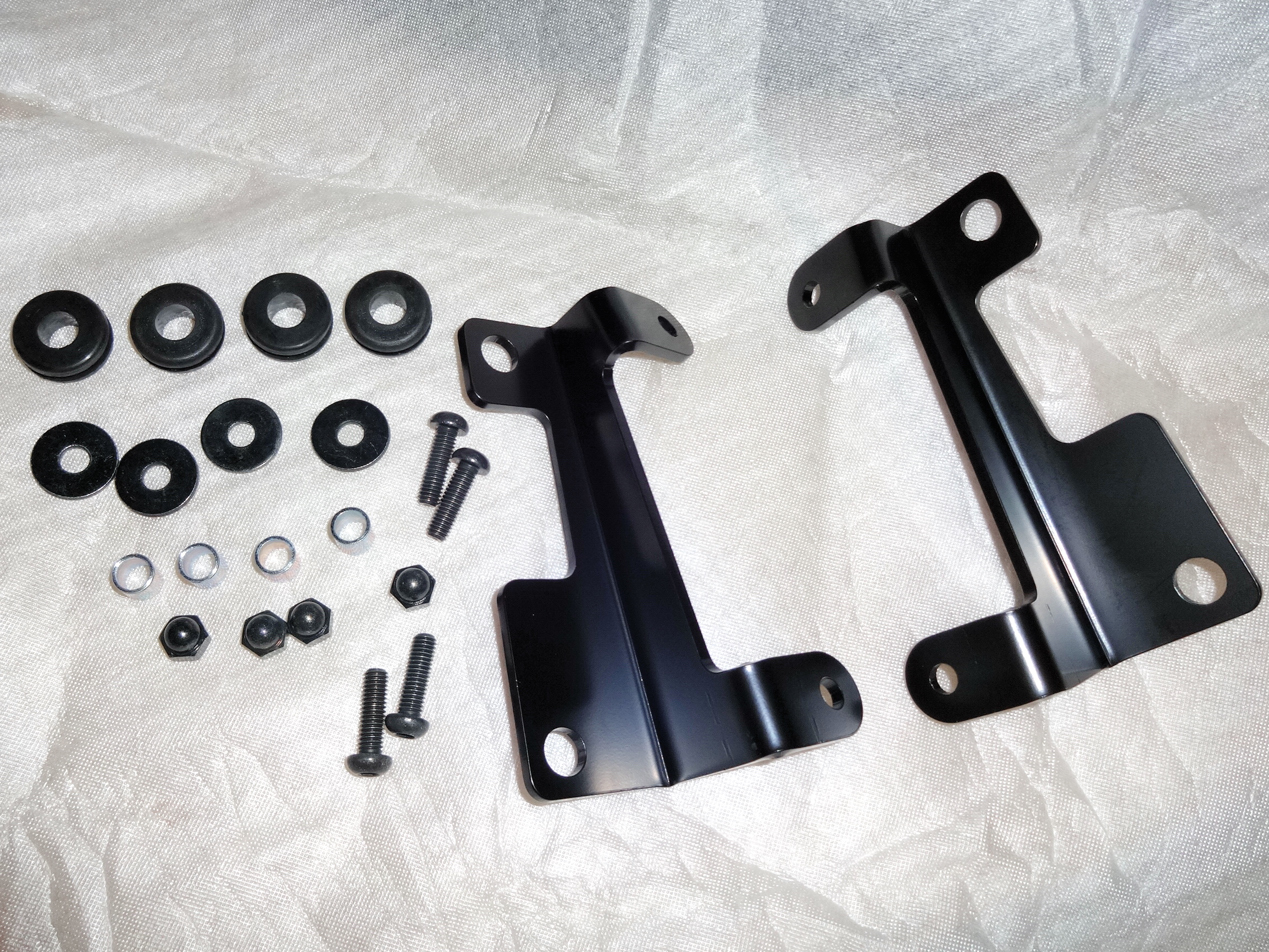

ロングスクリーン付属の金具一式。
このほかに、メーターパネルを取り外した時に外したボルトとワッシャーも使います。
付属の金具類一式

と、ここで、HONDAの組み立てミスを発見
メーターカバーを外した時に、取り付けボルトのゴムパッキンが変形していた
製造時の組み立て時に確認して取り付けていなかったのだろう
タイで製造している機種だが、今回の部位に関しては、安全上問題ないが、こんな小さなミスでも、保安箇所であった場合、走行時に緩み等が発生して事故につながる可能性も考えられる。
メーカー管理も徹底して欲しい物だ。
組み付ミス
シールド取り付け用のステーを組み付け
矢印の所に差し込む

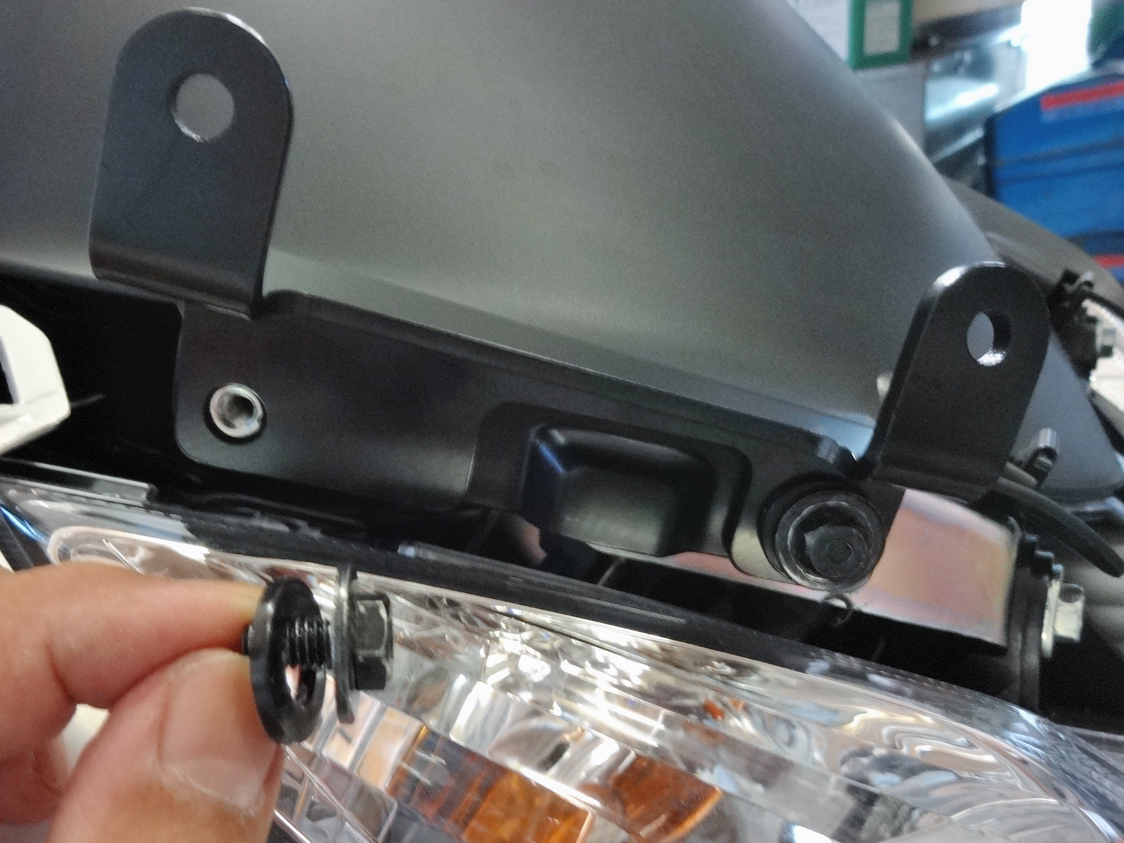

メーターカバーを外した時のボルトを使って組み付け
ボルトは再利用
ステーを左右取り付けるとこんな感じ。
ステー取り付け後
フロントグリルを取り付ける。
フロントグリル取り付け後
ロングスクリーンをステーに取り付け前に準備として、付属のゴムブッシュを組浸ける。
ゴムブッシュ組み付け

ゴムブッシュの中にカラーを入れる
カラー組み込み

付属のボルト、ナットでスクリーンをステーに取り付ける。
ボルト

ナットを抑えるのに、手元にスパナが無かったので、モンキーレンチで代用
袋ナット
スクリーン取り付け後、ステアリング廻りとのクリアランスをチェック
(左にきった状態、スロットル側クリアランス)
ステアリングとの間は150mm程度
ブレーキレバーとの間は90mm程度
スクリーン←→ステアリング間のクリアランス

バックミラーとのクリアランスもチェック
12mm程度。
スクリーン←→バックミラー間のクリアランス

ロングスクリーンの取り付け完了

取り付け後

取り付け前

おまけ
ロングスクリーン取り付け前と取り付け後の走行時の写真
ロングスクリーン取り付け前 国道24号線紀ノ川付近

ロングスクリーン取り付け後 明石海峡大橋通過中

ロングスクリーン取り付け後の感想
40km/hrでも、風圧抵抗の減少を実感
60km/hr前後でスクリーンを超した風が身体を飛び越し、背中側から押して来る感じがする。スリップストリームのような状態を身体で実感出来る。
80km/hr前後では、シールドの後ろ側で乱流が発生して、左右からヘルメットを風が叩く、この状態は、GSXR750でも同じなので違和感が無い。
また、高速巡航時、車体前部の下からの風の巻き上げが想像以上(と、言うか想像していなかった)でズボンの裾が膝元まで捲れ上がるのには、少々閉口。巻きあがりの対策を考えるか、ズボンの裾の巻きあがり対策をするか、検討課題。
この風の巻きあがりは、雨の日は厄介かも知れない、今回指示用した時の天候は、雨天では無かったが、巻き上げられた風がジェット型ヘルメットのシールドの内側にも進入してきているので、雨天の場合、雨水の浸入が推測出来る。
この事から、やはり、巻き上げ対策の検討が必要か。。。。
追々工夫してみるか。。。
